一、產品說明DAM1600D設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，
DAM1600D設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一ID號方便用戶進行二次開發使用。
?供電電壓DC7-30V;
?繼電器輸出觸點隔離;
?通訊接口支持無線WIFI+RJ45以太網口;
?WIFI支持2.4Ghz頻段網絡;
?以太網默認為10M接口;
?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200;
?通信協議：支持標準modbus RTU/TCP協議;
?支持用戶二次開發。
?十六路繼電器控制;
?可實現遠距離操控;
?支持局域網和外網控制使用;
?支持UDP/TCP工作模式;
?支持Client 、Server模式;
?支持透?jìng)鳌⒘亍⒔M態王、Modbus tcp連接;
?具有閃開、閃斷【點動】功能，可以自定義設置點動時間。
型號 | modbus | RJ45 | WIFI | GSM | 繼電器 |
DAM1600D-WIFI+網口 | ● | ● | ● | 16 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
網口參數 | 默認10M |
默認IP：192.168.1.232 | |
默認端口號：10000 | |
默認工作模式：TCP Server | |
復位操作：長按復位按鍵12s | |
WIFI參數 | 默認AP名稱：JY_**（**代表隨機數字字母組合） |
AP默認IP：192.168.10.1 | |
默認端口：10000 | |
默認工作模式：TCP Server | |
復位操作：長按復位按鍵6s | |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色LED指示（不通信時常亮，通信時閃爍） |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級，-40℃～85℃ |

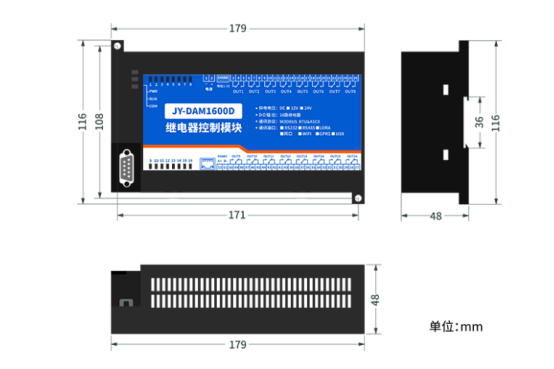

尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
軟件支持 | 配套配置軟件、app控制軟件，平臺軟件； |

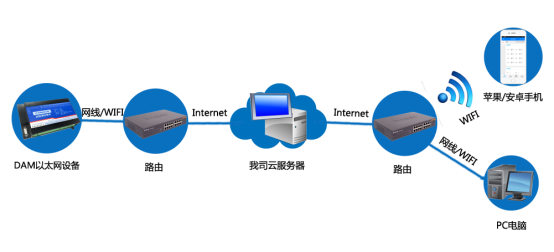

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器，端口號60001進行通訊。

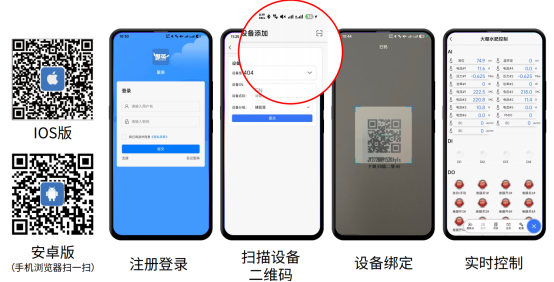

1、掃碼下載安裝軟件，注冊賬號，掃碼添加設備。

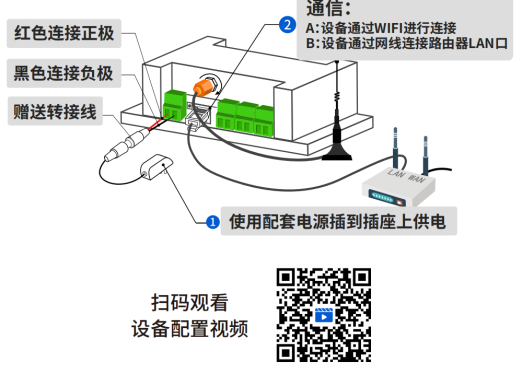

2、選擇WIFI或網口通訊方式
3、WIFI網口配置手冊
下載地址：http://www.gzycns.com/download/JYCloud_NET-WIFI.pdf
聚英云平臺為我公司開發的一款物聯網云平臺，平臺包含手機APP軟件和WEB版平臺，其中手機APP軟件包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA、0-10V、0-5V)采集、開關量采集等服務，極大方便了用戶的需求。
電腦端WEB平臺地址：https://www.juyingiot.com/web/std/manager/#/
云系列設備支持二次開發，有兩種方式：
一：是設備直接面向用戶自己得的服務器地址或第三方服務器，提供設備的通訊協議和指令，服務器端通訊流程說明。用戶需要獨立開發服務器端軟件，app小程序等前端平臺軟件;
二：調用我司云平臺API接口，用戶只需要開發前端軟件例如小程序，app，WEB平臺，PC端軟件等，可以減少80%的工作量和難度。
?調用API接口開發需要通過WEB平臺后臺進行自主授權申請。
手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);
閃開模式：對繼電器每操作一次，繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒(時間可調)后自行閉合;
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈1 | 寫線圈 1號指令碼 | 0x0001 | 第一路繼電器輸出 |
線圈2 | 0x0002 | 第二路繼電器輸出 | |
線圈3 | 0x0003 | 第三路繼電器輸出 | |
線圈4 | 0x0004 | 第四路繼電器輸出 | |
線圈5 | 0x0005 | 第五路繼電器輸出 | |
線圈6 | 0x0006 | 第六路繼電器輸出 | |
線圈7 | 0x0007 | 第七路繼電器輸出 | |
線圈8 | 0x0008 | 第八路繼電器輸出 | |
線圈9 | 0x0009 | 第九路繼電器輸出 | |
線圈10 | 0x0010 | 第十路繼電器輸出 | |
線圈11 | 0x0011 | 第十一路繼電器輸出 | |
線圈12 | 0x0012 | 第十二路繼電器輸出 | |
線圈13 | 0x0013 | 第十三路繼電器輸出 | |
線圈14 | 0x0014 | 第十四路繼電器輸出 | |
線圈15 | 0x0014 | 第十五路繼電器輸出 | |
線圈16 | 0x0015 | 第十六路繼電器輸出 | |
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入)
40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下：
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼電器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。
同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。
情景 | RTU格式（16進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
控制1路繼電器(以第一路開為例，其他通道參照本例)
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢16路繼電器
FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令：如果查詢錯誤，返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8
|
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04/00 02 | 指令 | 閃開閃閉指令 |
00 0A | 延時時間 | 00 0A為十六進制換為十進制則為間隔時間 |
00 D8 | CRC16 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 03 | 設備地址 | 查詢?cè)O(shè)備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼：FE 0F 00 00 00 04 01 00 71 92
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF （或00） | 全開全關命令 | FF 全開命令 00 全關命令 |
31 D2（或71 92） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
網口參數 | 默認10M |
默認IP：192.168.1.232 | |
默認端口號：10000 | |
默認工作模式：TCP Server | |
復位操作：長按復位按鍵12s | |
WIFI參數 | 默認AP名稱：JY_**（**代表隨機數字字母組合） |
AP默認IP：192.168.10.1 | |
默認端口：10000 | |
默認工作模式：TCP Server | |
復位操作：長按復位按鍵6s | |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色LED指示（不通信時常亮，通信時閃爍） |
輸出指示 | 16路紅色LED指示 |
溫度范圍 | 工業級，-40℃～85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
軟件支持 | 配套配置軟件、app控制軟件，平臺軟件； |
