云平臺 DAM3208A 網絡版遠程智能控制器

高速率 | 高精度 | 12位AD

一、產品說明3208A設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設

聯網方式：4G全網通功能說明：32AI+8AO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品說明

3208A設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

?供電電壓DC7-30V;

?32路12位分辨率模擬量輸入;

?通訊接口支持無線WIFI+RJ45以太網口;

?WIFI支持2.4Ghz頻段網絡;

?以太網默認為10M接口;

?通信波特率：1200,2400,4800,9600,19200,38400,57600,115200;

?通信協議：支持標準modbus RTU/TCP協議;

?支持用戶二次開發。

三、產品功能

?32路12位分辨率模擬量輸入;

?可實現遠距離操控;

?支持局域網和外網控制使用;

?支持UDP/TCP工作模式;

?支持Client 、Server模式;

?支持透傳、力控、組態王、Modbus tcp連接;

四、主要參數

觸點容量	10A/30VDC 10A/250VAC
耐久性	10萬次
通訊接口	WIFI+RJ45以太網口
網口參數	默認10M
	默認IP：192.168.1.232
	默認端口號：10000
	默認工作模式：TCP Server
	復位操作：長按復位按鍵12s
WIFI參數	默認AP名稱：JY_（代表隨機數字字母組合）
	AP默認IP：192.168.10.1
	默認端口：10000
	默認工作模式：TCP Server
	復位操作：長按復位按鍵6s
額定電壓	DC 7-40V
電源指示	1路紅色LED指示（不通信時常亮，通信時閃爍）
輸出指示	16路紅色LED指示
溫度范圍	工業級，-40℃～85℃
尺寸	1809441mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	1200,2400,4800,9600,19200,38400,57600,115200
軟件支持	配套配置軟件、app控制軟件，平臺軟件；支持各家組態軟件；支持Labviewd等

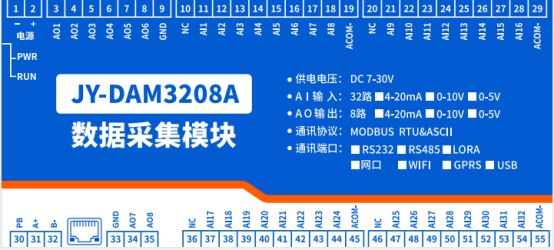

五、接口說明

六、通訊接線說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

1、掃碼下載安裝軟件，注冊賬號，掃碼添加設備。

2、選擇WIFI或網口通訊方式

3、WIFI網口配置手冊

下載地址：http://www.gzycns.com/download/JYCloud_NET-WIFI.pdf

八、硬件說明

1、模擬量接線示意圖

模擬量輸出接線：

GND為輸出負極，AO1~AO8為信號正極

模擬量輸入接線示意圖

IN為信號正，COM-為信號負

二線制：

三線制：

四線制：

九、平臺軟件說明

聚英云平臺為我公司開發的一款物聯網云平臺，平臺包含手機APP軟件和WEB版平臺，其中手機APP軟件包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA、0-10V、0-5V)采集、開關量采集等服務，極大方便了用戶的需求。

電腦端WEB平臺地址：https://www.juyingiot.com/web/std/manager/#/

十、開發說明

云系列設備支持二次開發，有兩種方式：

一：是設備直接面向用戶自己得的服務器地址或第三方服務器，提供設備的通訊協議和指令，服務器端通訊流程說明。用戶需要獨立開發服務器端軟件，app小程序等前端平臺軟件;

二：調用我司云平臺API接口，用戶只需要開發前端軟件例如小程序，app，WEB平臺，PC端軟件等，可以減少80%的工作量和難度。

?調用API接口開發需要通過WEB平臺后臺進行自主授權申請。

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址

http://www.gzycns.com/download/Modbus_Protocol.zip

2、Modbus寄存器說明

本控制卡主要為寄存器，主要支持以下指令碼：3、4

指令碼	含義
3	模擬量輸出
4	讀取模擬量

寄存器地址表：

寄存器名稱		寄存器地址		說明
模擬量輸入
輸入1	模擬量輸入 4號指令		3x0001		第一路輸入
輸入2			3x0002		第二路輸入
輸入3			3x0003		第三路輸入
輸入4			3x0004		第四路輸入
輸入5			3x0005		第五路輸入
輸入6			3x0006		第六路輸入
輸入7			3x0007		第七路輸入
輸入8			3x0008		第八路輸入
輸入9			3x0009		第九路輸入
輸入10			3x0010		第十路輸入
輸入11			3x0011		第十一路輸入
輸入12			3x0012		第十二路輸入
輸入13			3x0013		第十三路輸入
輸入14			3x0014		第十四路輸入
輸入15			3x0015		第十五路輸入
輸入16			3x0016		第十六路輸入
輸入17			3x0017		第十七路輸入
輸入18			3x0018		第十八路輸入
輸入19			3x0019		第十九路輸入
輸入20			3x0020		第二十路輸入
輸入21			3x0021		第二十一路輸入
輸入22			3x0022		第二十二路輸入
輸入23			3x0023		第二十三路輸入
輸入24			3x0024		第二十四路輸入
輸入25			3x0025		第二十五路輸入
輸入26			3x0026		第二十六路輸入
輸入27			3x0027		第二十七路輸入
輸入28			3x0028		第二十八路輸入
輸入29			3x0029		第二十九路輸入
輸入30			3x0030		第三十路輸入
輸入31			3x0031		第三十一路輸入
輸入32			3x0032		第三十二路輸入
模擬量輸出
輸出1	模擬量輸出 3號指令		4x0001		第一路輸出
輸出2			4x0002		第二路輸出
輸出3			4x0003		第三路輸出
輸出4			4x0004		第四路輸出
輸出5			4x0005		第五路輸出
輸出6			4x0006		第六路輸出
輸出7			4x0007		第七路輸出
輸出8			4x0008		第八路輸出
配置參數
通信波特率	保持寄存器		4x1001		見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
備用			4x1002		備用，用戶不可寫入任何值。
偏移地址			4x1003		設備地址=偏移地址+撥碼開關地址
工作模式			4x1004		用戶可以使用，存儲用戶數據
延遲時間			4x1005		用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)

40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

3、相關指令

查詢第1路模擬量	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查詢第2路模擬量	FE 04 00 01 00 01 74 05
查詢第3路模擬量	FE 04 00 02 00 01 84 05
查詢第4路模擬量	FE 04 00 03 00 01 D5 C5
查詢第5路模擬量	FE 04 00 04 00 01 64 04
查詢第6路模擬量	FE 04 00 05 00 01 35 C4
查詢第7路模擬量	FE 04 00 06 00 01 C5 C4
查詢第8路模擬量	FE 04 00 07 00 01 94 04
查詢第9路模擬量	FE 04 00 08 00 01 A4 07
查詢第10路模擬量	FE 04 00 09 00 01 F5 C7
查詢第11路模擬量	FE 04 00 0A 00 01 05 C7
查詢第12路模擬量	FE 04 00 0B 00 01 54 07
查詢第13路模擬量	FE 04 00 0C 00 01 E5 C6
查詢第14路模擬量	FE 04 00 0D 00 01 B4 06
查詢第15路模擬量	FE 04 00 0E 00 01 44 06
查詢第16路模擬量	FE 04 00 0F 00 01 15 C6
查詢第17路模擬量	FE 04 00 10 00 01 24 00
查詢第18路模擬量	FE 04 00 11 00 01 75 C0
查詢第19路模擬量	FE 04 00 12 00 01 85 C0
查詢第20路模擬量	FE 04 00 13 00 01 D4 00
查詢第21路模擬量	FE 04 00 14 00 01 65 C1
查詢第22路模擬量	FE 04 00 15 00 01 34 01
查詢第23路模擬量	FE 04 00 16 00 01 C4 01
查詢第24路模擬量	FE 04 00 17 00 01 95 C1
查詢第25路模擬量	FE 04 00 18 00 01 A5 C2
查詢第26路模擬量	FE 04 00 19 00 01 F4 02
查詢第27路模擬量	FE 04 00 1A 00 01 04 02
查詢第28路模擬量	FE 04 00 1B 00 01 55 C2
查詢第29路模擬量	FE 04 00 1C 00 01 E4 03
查詢第30路模擬量	FE 04 00 1D 00 01 B5 C3
查詢第31路模擬量	FE 04 00 1E 00 01 45 C3
查詢第32路模擬量	FE 04 00 1F 00 01 14 03
查詢第1~32路模擬量	FE 04 00 00 00 20 E5 DD

4、指令詳解

4.1、模擬量輸入

1：查詢模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

發送碼：FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數
00 00	查詢的AD字	0x0227，即十進制551，為查詢的模擬量的值
AD 24	CRC16

4.2、模擬量輸出

設置第一路模擬量輸出

設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出4ma，需寫入400。

FE 06 00 00 03 20 CD 2D

字段	含義	備注
FE	設備地址
06	06指令	模擬量輸出
00 00	地址	要設置第一路模擬量寄存器地址
03 20	數值	要設置的模擬量數值
CD 2D	CRC16

模擬返回信息：

FE 06 00 00 03 20 CD 2D

字段	含義	備注
FE	設備地址
06	04指令	模擬量輸出
00 00	地址	要設置第一路模擬量寄存器地址
03 20	數值	要設置的模擬量數值
CD 2D	CRC16

4.3、設置多路模擬量輸出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 13 3D

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
00 00	地址	輸出的第一路模擬量寄存器地址
00 08	輸出數量	模擬量輸出的數量
10	字節數	設置輸出字節數
00 00 ...... 00 00	模擬量輸出值	第1路模擬量輸出 ...... 第8路模擬量輸出
13 3D	CRC16	校驗位

模擬返回信息：

FE 10 00 00 00 08 D5 C0

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
00 00	地址	要查詢的第一路模擬量寄存器地址
00 08	輸出數量	模擬量輸出的數量
D5 C0	CRC16
