DAM0200-N 工業級網絡控制模塊

寬壓供電| 點動控制 | TCP/UDP | 免費軟件

DAM0200-N 工業級網絡控制模塊,路繼電器輸出(DO) ,2路繼電器控制輸出,觸點隔離;支持單網口;支持TCP/UDP工作方式;提供安卓版app控制軟件,電腦PC端控制軟件;支持報警、歷史數據查詢;支持點動功能;支持二次開發

聯網方式:網口/WIFI/網口+WiFi 功能說明:2DO 版本說明:標準版 協議:Modbus TCP/RTU/ASCII 軟件說明:免費測試/應用軟件 二次開發:支持 安裝方式:螺絲固定

一、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 通訊接口支持網口;

l 通信波特率:2400,4800,9600, 19200,38400(可以通過軟件修改,默認 9600);

l 通信協議:支持標準modbus RTU 協議;

l 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉。

二、產品功能

l 二路繼電器控制;

l 通過網線遠距離操控。

三、產品選型

型號

modbus

RS232

RS485

USB

RJ45

繼電器

DAM0200-NET




2

四、主要參數

參數

說明

觸點容量

10A/30VDC  10A/250VAC

耐久性

10萬次

數據接口

RJ45以太網口

額定電壓

DC 7-40V

電源指示

1路紅色 LED 指示(不通信時常亮,通信時閃爍)

輸出指示

2路紅色 LED 指示

溫度范圍

工業級,-40℃~85℃

尺寸

97*50*32mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600, 19200,38400



軟件支持

配套配置軟件、控制軟件;支持各家組態軟件;

支持 Labviewd

五、接口說明


六、硬件連接說明

1、通訊接線說明


DAM 以太網設備需和 PC 端 IP 處于同一網段下,當 PC 端有線和無線網絡都接入時,禁用 無線網絡,連接有線網絡。進行設備參數及工作模式配置。

2、繼電器輸出接線


七、配置軟件使用說明

使用“ 以太網配置軟件 ”(相關下載內下載),配置設備的設備地址及設備的網絡通信 模式。

詳細配置方法參見“ 以太網配置軟件使用說明 ”文檔。

軟件下載地址:http://www.gzycns.com/software/   以太網轉串口配置軟件.rar


設備參數配置完畢,通過建立虛擬串口或網絡調試助手進行測試。

八、閃開閃斷功能及設置

1、閃開閃斷功能介紹

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);

閃開模式:對繼電器每操作一次,繼電器則閉合 1 秒(實際時間【單位秒】=設 置數字*0. 1)后自行斷開;

閃斷模式:對繼電器每操作一次,繼電器則斷開 1.秒(時間可調)后自行閉合;

2、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件 ”點擊繼電器模式后面下拉箭頭進行模式的選擇。

( 后 邊 時 間 可 自 行 設 置 , 實 際 時 間 = 填 寫 數 字 *0.1 【 單 位 秒 】 )


九、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考:

http://www.gzycns.com/software/   軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

線圈寄存器地址表:

寄存器名稱


寄存器地址

說明

線圈控制

線圈 1

寫線圈

0x0001

第一路繼電器輸出

線圈 2

1 號指令碼

0x0002

第二路繼電器輸出

配置參數

通信波特率

保持寄存器

4x1001

見下表波特率數值對應表,默認為 0 支持 0-5 ,該寄存器同時決定 RS232  RS485 的通信波特率

備用

4x1002

備用,用戶不可寫入任何值。

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用,存儲用戶數據

延遲時間

4x1005

用戶可以使用,存儲用戶數據

備注

① :Modbus 設備指令支持下列Modbus 地址:

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。

地址 1 從 0 開始,如 00001 對應 0000。

波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③ :繼電器狀態,通過 30002 地址可以查詢,也可以通過 00001---00002 地 址來查詢,但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

   位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理:光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。

3、指令生成說明

應用舉例及其說明:本機地址除了撥碼開關地址之外,還有默認的 254 為廣

播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254 地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通 過地址區別。

注意:RS485 總線可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生 成,對于繼電器線圈的讀寫,實際就是對modbus 寄存器中的線圈寄存器的讀寫, 上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令 即可。例如讀或者寫繼電器 1 的狀態,實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

4、指令列表

情景

RTU 格式(16 進制發送)

查詢四路狀態

FE 01 00 00 00 04 29 C6

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

5、指令詳解

5.1 、繼電器狀態

繼電器查詢(2 路繼電器)

發送指令碼:FE 01 00 00 00 02 A9 C4

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01 指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 02

查詢數量

要查詢的繼電器數量

A9 C4

CRC16

 6 字節數據的CRC16 校驗和

繼電器卡返回信息:

返回碼:FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01 指令

返回指令:如果查詢錯誤,返回 0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit7:第八個繼電器狀態

61 9C

CRC16

 6 字節數據的CRC16 校驗和

5.2 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 0A A1 6A

字段

含義

備注

FE

設備地址


10

10 指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04  00 02

指令

00 04 為閃開指令 00 02 為閃閉命令

00 0A

間斷時間

00 0A 為十六進制換為十進制則為 10 間隔時 間為(0. 1 *10

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10 指令

返回指令:如果查詢錯誤,返回 0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.3 、全開全關指令

全開全關指令解析

全開發送碼:FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼:FE 0F 00 00 00 02 01 00 91 93

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤,返回 0x82

00 00

起始地址


00 02

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF  (或 00

全開全關命令

FF  全開命令 00  全關命令

D1 D3(或 91 93)

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 02 C0 05

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤,返回 0x82

00 00

起始地址


00 02

數量

返回信息的繼電器數量

C0 05

CRC16

校驗位

十、聚英組態軟件使用

1、軟件下載

軟件名稱:聚英組態軟件

軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

2、軟件界面


本軟件適用與我公司的 DAM 系列設備連接使用,支持串口、WiFi 等通訊方式。軟件 更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設 備狀態及采集的數據,可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含:系統管理員、管理員、操作員、監視員。

設備管理結構包含:區域、設備組、設備。

軟件功能:

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf

十一、常見問題與解決方法

1) 搜索不到設備時的解決方法:

1 檢查硬件指示燈,

以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。

以太網綠色燈閃爍:檢測到數據傳輸。

2 操作軟件,使能 DHCP 服務


3 如果以上操作仍舊搜索不到,

請確認當前 PC 的網段和設備的網段在一個網段下。

禁用 PC 的其他不用的網卡。

當前 PC 只有一個唯一的局域網 IP。

請用PC 確認網線是好用的。

當前軟件僅支持 ipv4。

4 如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵 6S ,網口燈會滅一下, 然后正常顯示,第一次復位為設備為動態 IP ,再短接 6S 復位,此時設備為靜態IP;

5 勾選所有設備


在“基本配置信息 ”欄內,修改設備 IP 為靜態 IP ,與電腦所處網段為同一網段,點擊 “下載參數 ”,2S 后再點擊“下載參數 ”,提示配置成功。


2)當設備能搜索到,修改設備參數,點擊“配置參數 ”無反應時,解決辦法:

確認電腦端 IP 與設備要配置的 IP 為同一網段下, 電腦只接入有線或無線網絡,當 有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的 DHCP 處 于開啟狀態。

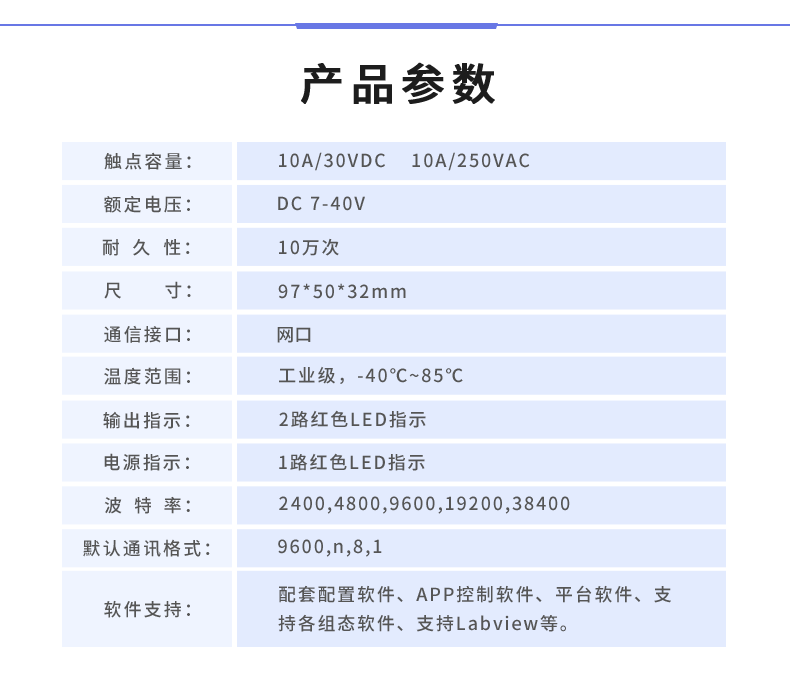

DAM-0200-N 工業級網絡控制模塊產品參數

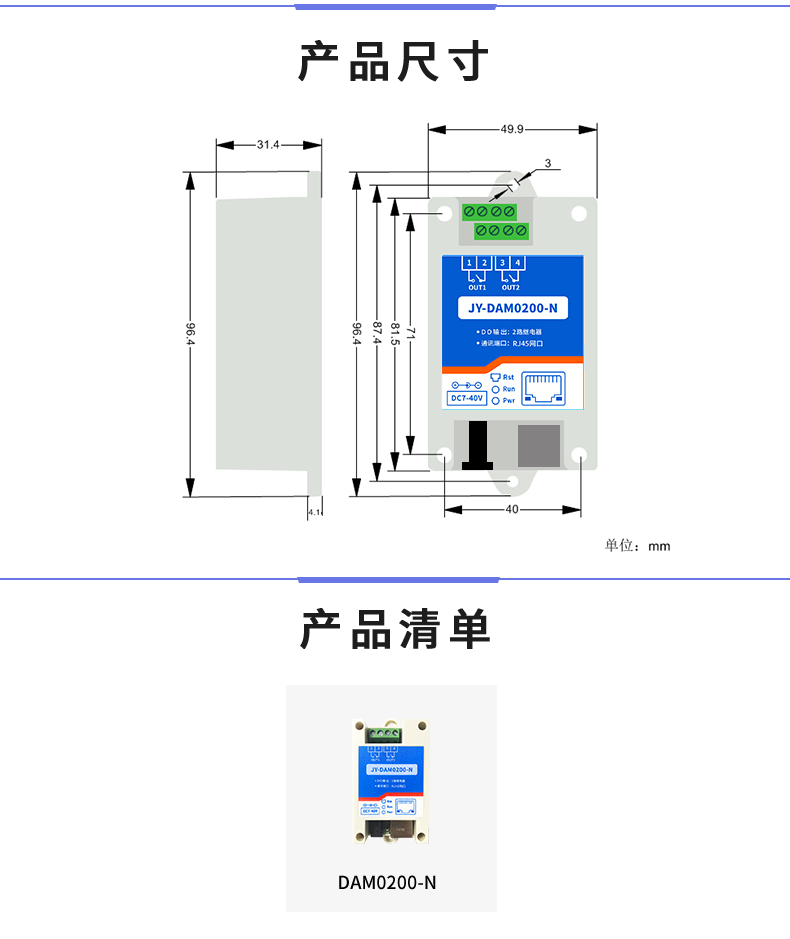

DAM-0200-N 工業級網絡控制模塊產品尺寸
